Practica 1(parte 2)

Comprobando la tabla de verdad de la misma.

Compuerta OR (74LS32)

Se utilizo la compuerta OR en la cual se utilizo de la misma manera un LED el cual encendía si cualquiera de las entradas se le aplicaba un uno lógico por la cual en la salida siempre se tenía un uno lógico, excepto cuando en las dos entradas se le aplicaba un cero lógico.

Figura 5.4 Compuerta inversora

Comprobando la tabla de verdad de la misma.

Compuerta OR (74LS32)

Se utilizo la compuerta OR en la cual se utilizo de la misma manera un LED el cual encendía si cualquiera de las entradas se le aplicaba un uno lógico por la cual en la salida siempre se tenía un uno lógico, excepto cuando en las dos entradas se le aplicaba un cero lógico.

Figura 5.5 Compuerta OR

 Implementación del circuito con compuerta OR

Figura 5.6 circuito con compuerta OR

Tabla de verdad

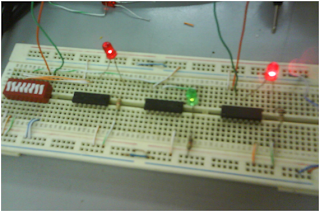

El circuito que se utilizo es el de la figura 5.7, el cual se instalaron las tres compuertas lógicas en un protoboard y los tres LED y un solo dip switch el cual se utiliza para controlar las entradas de las compuertas.

Figura 5.7 Implementación física con compuertas AND, OR  e inversora



a)      Rangos de polarización del integrado.

Compuerta AND (74LS08)

Condiciones de operación recomendados

Compuerta	No de parte	símbolo	parámetro	Min	Nom	Max	Unidades
AND	74LS08	Vcc	Voltaje suministrado	4.75	5	5.25	V
		VIH	Voltaje De entrada nivel alto	2			V
		VIL	Voltaje de entrada nivel bajo			0.8	V
		IOH	Corriente de salida nivel alto			-4	mA
		IOL	Corriente de salida nivel bajo			8	mA

                Características eléctricas

Símbolo	Parámetro	Condición	Min	Típico	Max	Unidades
VOH	Voltaje de salida nivel alto	Vcc=Min IOH=Max VIH=Min	2.7	3.4		v
VOL	Voltaje de salida nivel bajo	Vcc=Min IOL=Max VIL=Max		0.35	0.5	V
		IOL=4mA Vcc=Min		0.25	0.25

Compuerta OR (74LS32)

símbolo	parámetro	Min	Nom	Max	Unidades	condiciones
Vcc	Voltaje suministrado	4.75	5	5.25	V
VIH	Voltaje De entrada nivel alto	2			V	Voltaje de entrada alto garantizado para todas las entradas
VIL	Voltaje de entrada nivel bajo			0.8	V	Voltaje de entrada bajo garantizado para todas las entradas
IOH	Corriente de salida nivel alto			-0.4	mA
IOL	Corriente de salida nivel bajo			8	mA
VOH	Voltaje alto de salida	2.7	3.5		V	Vcc=Min, IOH=Max VIN=VIH
VOL	Voltaje bajo de salida		0.25	0.4	V	IOL=4mA	VCC=VCC Min, VIN=VIL
						IOL=8.0mA	VCC=VCC Min, VIN=VIL

Compuerta negada (74LS04)

Condiciones de operación recomendada

Simbolo	parametro	Min	Nom	Max	Uniddes
Vcc	Voltaje suministrado	4.75	5	5.25	V
VIH	Voltaje de entrada nivel alto	2			V
VIL	Voltaje de salida nivel bajo			0.8	V
IOH	Corriente de salida nivel alto			-0.4	mA
	Corriente de salida nivel bajo			8	mA

Caracteristicas electricas

Simbolo	Parametros	Condiciones	Min	Tipico	Max	Unidades
VOH	Voltaje de salida nivel alto	VCC=Min, IOH=Max, VIH=Min	2.7	3.4		V
VOL	Voltaje de salida nivel BAJO	VCC=Min, IOH=Max, VIH=Min		0.35	0.5	V
		IOL=4Ma, VCC=Min		0.25	0.4

a)      a) tiempos de retardo máximos de la compuerta (tPLH y tPHL)

Compuerta AND (74LS08)



Símbolo	Parámetro	RL=2KΩ				Unidades
		CL=15pF		CL=50pF
		min	Max	Min	Max
tPLH	Tiempo de retardo de propagación de la salida de nivel  bajo a alto	4	13	6	18	ns
tPHL	Tiempo de retardo de propagación de la salida de nivel  alto a bajo	3	11	5	18	ns

Compuerta OR (74LS32)

Símbolo	Parámetro	Limites			Unidades	Prueba
		Min	Típico	Max
tPLH	Retardo de apagado, entrada a la salida		14	22	ns	Vcc=5.0V CL=15pF
tPHL	Retardo de encendido, entrada a la salida		14	22	ns	Vcc=5.0V CL=15pF

Compuerta AND (74LS08)

Símbolo	Parámetro	RL=2KΩ				Unidades
		CL=15pF		CL=50pF
		min	Max	Min	Max
tPLH	Tiempo de retardo de propagación de la salida de nivel  bajo a alto	3	10	4	15	ns
tPHL	Tiempo de retardo de propagación de la salida de nivel  alto a bajo	3	10	4	15	ns



a)      c) Valores máximos de la corriente (ICCH  e ICCL)

Datos de compuerta AND (74LS08)

Símbolo	Parámetros	Condiciones	Min	Típico	Max	Unidades
ICCH	Suministro de corriente con salidas altas	Vcc=Max		2.4	4.8	mA
ICCL	Suministro de corriente con salida en bajo	VCC=Max		4.4	8.8	mA



Datos de compuerta OR (74LS08)

Símbolo	Parámetros	Condiciones	Min	Típico	Max	Unidades
ICCH	Suministro de corriente con salidas en alto	VCC=Max		2.4	4.8	mA
ICCL	Suministro de corriente con salidas en bajo	Vcc=Max		4.4	8.8	mA

Datos de compuerta negada (74LS04)

Símbolo	Parámetros	Condiciones	Min	Típico	Max	Unidades
ICCH	Suministro de corriente con salidas en alto	VCC=Max		1.2	2.4	mA
ICCL	Suministro de corriente con salidas en bajo	Vcc=Max		3.6	6.6	mA



a)      d) Fan in de la compuerta

No. de parte	fan in
7LS08	2
74LS32	2
74LS04	1

b)      e)Calcular el tiempo de propagación promedio máximo, usando la ecuación 1



Propagación promedio de la compuerta 74LS08

  Propagación promedio de la compuerta 74LS32

 Propagación promedio de la compuerta 74LS04

f) Calcular la disipación de potencia  promedio máxima, usando las ecuaciones 2 y 3

Compuerta 74LS08

Compuerta 74LS32

Compuerta 74LS04
